1. HED 전해질 접지 시스템( High Efficiency Discharge grounding system )

1-1. 접지의개요
   1) 접지는 전기적 또는 기계적인 장비와 대지사이를 전기적으로 연결하는 것으로서 전기, 전자적
       체계의 모든 구성요소들에 의하여 주어진 시설과 등전위점/기준전위점 (Reference Point)
       를 형성한다.
   2) 완전한 접지는 가능한 저저항 접지를 달성하고 원하는 점으로부터 낮은 Surge Impedance
       를 제공한 등전위 접지를 구성함으로써 System 의 최적화를 유지한다.
   3) 접지저항 구성요소
      - 토양의 종류, 토양에 포함된 습도, 온도
      - 토양의 전기적 성분 함유도 (SALT 함유량등)
      - 토양의 밀도 및 다짐상태

1-2. HED의 기능
   1) 지속적으로 주변 토양조건과 안정된 상태로 결합하여 대지와의 전기적 접속을 완벽하게 구현
      되어야 한다.
   2) 접지관 내부에 SC-2 BACKFILL+Mineral Salt를 충진하고 접지관 외부주위에는 대지고유저
      항 및 목표저항치에 적합한 크기의 Hole 내 고강도 친환경 접지 저감제를 충진하여 낮은 접지
      저항을  이루어야 한다.
   3) System 안정화를 유지하기 위하여 다음과 같은 특성을 가져야 한다.
      - 대지비저항(Soil Resistivity)이 큰 지역에서 초저항값 실현
      - 외부환경의 영향에 무관하고 장기적인 저항값 안정
      - 시간이 흐를수록 저항값 저하
      - Surge 임피던스 최소화
      - 접지봉 설치 면적의 최소화
      - 수평으로 설치가능
      - 반영구적인 수명, 유지보수 불필요

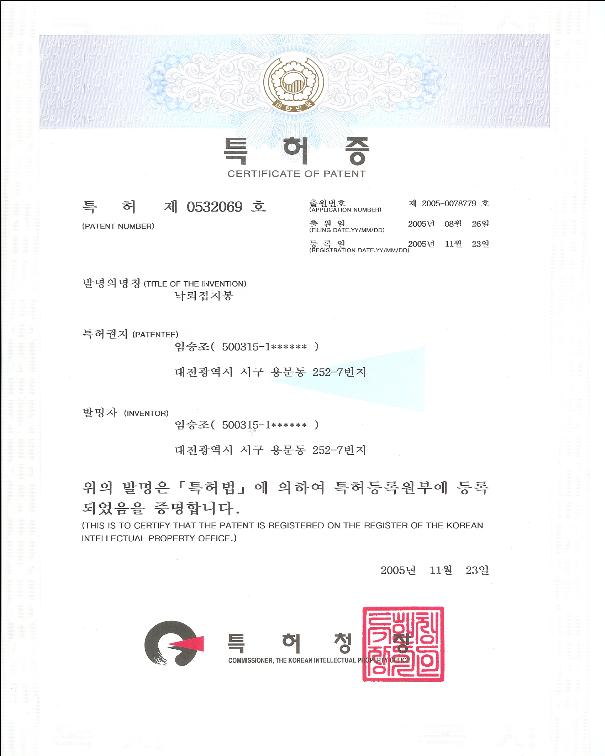

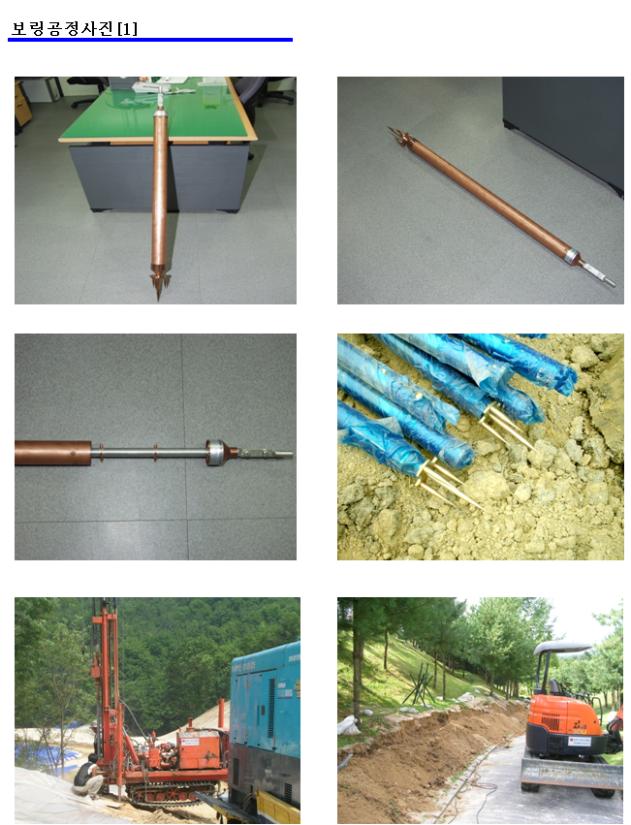

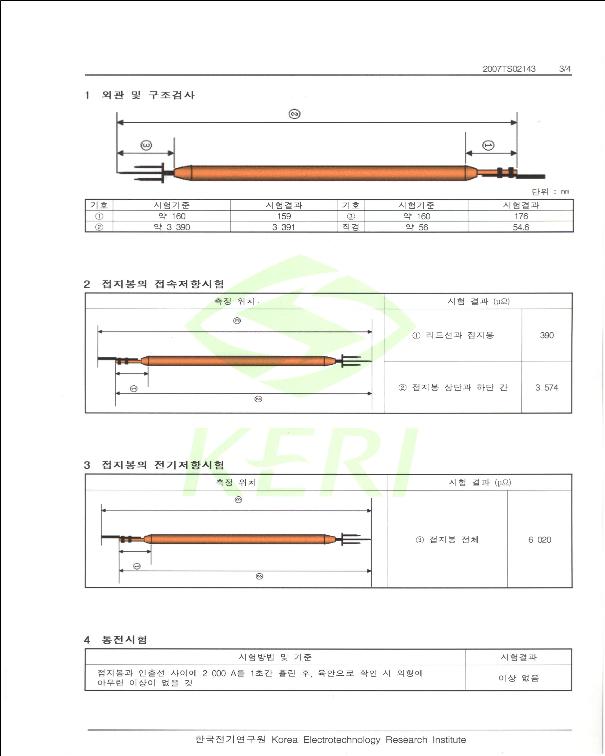

1-3. HED의 구성- 특허출원 제0532069호
   1) 순동 TUBE 본체 : 순도 99.0％ (K-TYPE)
       : DIA - 54mm / TUBE Thickness : 2.2mm 이상 / 길이 - 6m
   2) 접지도체 : 본체와 동 2홀슬리브 접속
   3) 95sq - Bare Copper
   4) SC-2 BACKFILL + Mineral Salt 제품(활성저감충진제)

1-4. HED의 특징
   1) HED의 특징으로는
      - 대지비저항이 높은 지역에서 초 저항값 실현
      - 외부 환경의 영향에 무관하고 장기적인 저항값 안정
      - 시간이 흐를수록 저항값 저하
      - Surge 임피던스 최소화
      - 접지봉 설치 면적 최소화
      - 반영구적인 수명, 유지보수 불필요
      - 일반접지봉을 이용한 시스템보다 경제적
   2) SC-2 BACKFILL 의 특징으로는
      - 높은 전기 전도도
      - 높은 삼투압 전도도
      - 수분유지
      - 안정된 저항값
      - 낮은 빙점등의 특징을 가지고 높은 대지저항의 토질과 접지봉과의 관계에서  접지 접촉면이
        낮은 저항값을 얻기에 용이하도록 함.

1-5. HED 접지시스템 설치방법
   1) 접지공사 부지
       HED는 계산된 사용개수를 가지고 접지저항을 최소화 할수 있도록 설치되어야 한다.
       이를 위하여 가능한 한 접지봉 상호간의 충분한 이격거리를 유지하여야 한다.
       접지봉 상호간의 이격거리는 접지봉 길이의 2.2배 이상이어야 하며 이격거리가 멀수록 더 낮
       은 접지저항을 얻을수 있다.
   2) 고강도 친환경 접지 저감제(ECO-EARTH) 사용
       ECO-EARTH 라고 불리는 매우 낮은 비저항 (0.2Ω-m이하)을 가진 저감제를 공급하며 이 저
       감제는 주변 토양과 HED간의 접지작용을 최대화 할수 있도록 한다.
       어떠한 토양조건에서도 저감제를 사용함으로 HED 및 다른접지설비의 접지효과를 최대화 할
       수 있다.
       보통의 토양 즉 대지비저항이 낮은 토양의 경우 즉, 지표면의 흙과의 비율을 적당한 비율로
       혼용  하여 사용한다.

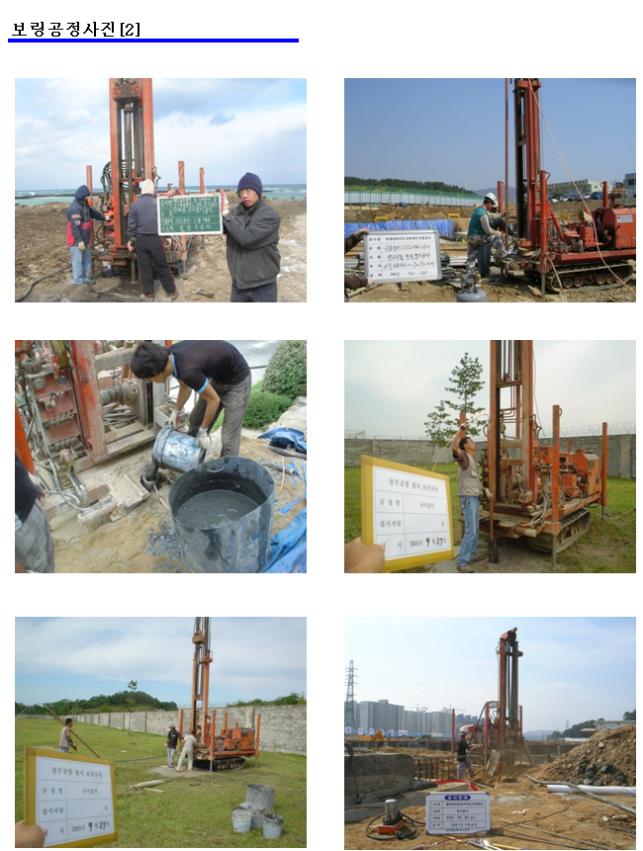

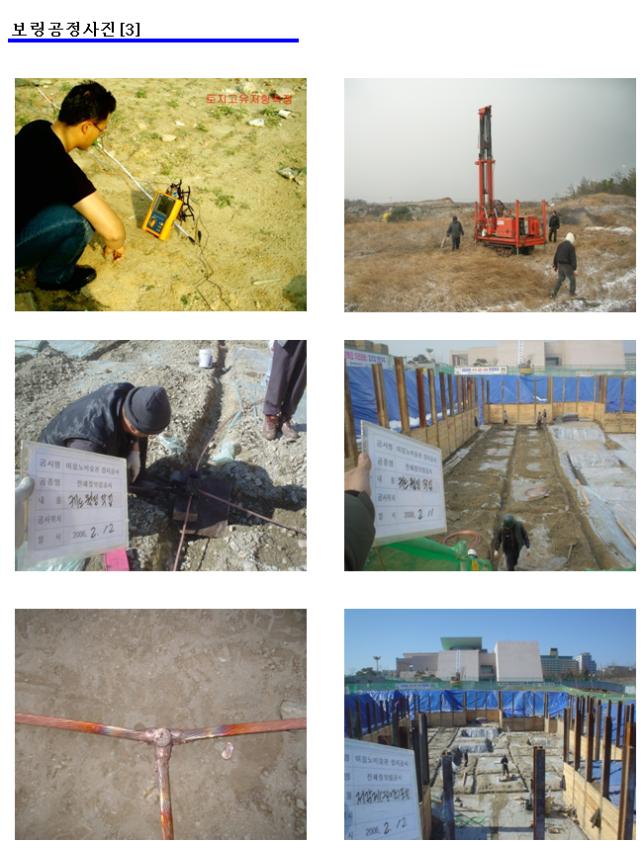

   3) 굴착작업/수직형 HED System
       수직형 HED는 시추기를 사용하여 수직으로 파인 Hole에 설치하는 것이 좋은 방법이고,
       Hole의 직경은 HED Rod 와 투입저감제의 양에 따라 결정된다.
       되메우기는 저감제를 사용하는 것을 추천하며 하나의 Rod로 더 낮은 저항을 얻고자 할때는
       저감제의 양을 추가로 사용하여야 한다.
   4) 되메우기
       HED ROD 가 설치된 Hole 내부는 저감제를 사용하여 충분한 양으로 완전하게 되메우기를
       해야하며 경우에 따라서는 낮은 대지비저항인 곳에서는 표토를50％까지 혼용하여 사용 할수
       도있다. 혼용 사용시에는 저감제와 표토를 되메우기 이전에 ROD 에까지 저감제를 잘 충진한
       후 혼용 되메우기를 하여야 한다.
   5) 설치순서
      - HED상의 HOLE보호를 위한 Tape을 제거한다.
      - 굴착된 HOLE안에 소량의 저감제를 부어서 HED의 상부가 마감지표면 보다 7.5～13㎝ 정도
        낮게 맞춘다.
      - HOLE의 중앙에 HED를 장착후 저감제를 넣는다. 저감제를 충진할 때 축축한상태가 유지되
        어야 한다.
      - 저감제를 다충진한후 지면을평평하게 유지시킨다.

1-6. HED 사용에 따른 효과
   1) 안정된 접지저항을 얻을수 있다.
      HED는 일반접지봉과는 달리 설치후에도 유지관리가 용이하고 영구적인 낮은 저항값을 얻을
      수 있다.
   2) 투자비 절감효과
       예산상 원하는 접지저항을 구할정도의 시공이 불가능하여 보다 저렴하게 공사를 원하는 곳
       등에 사용한다.
   3) 지형구조상 낮은 접지저항을 얻기 어려운장소
      - 일반접지봉을 사용하여 원하는 접지저항을 얻지 못한 경우,
        즉 건조한 토양이나 지반의 환경변화가 심한 지역에 사용함으로써 일정하고 낮은 접지저항
        값을 얻고자 할 때
      - 산악 암반지역 등 설치가 어렵고 다수의 접지봉 시공이 어려운 곳
      - 일반접지봉으로 원하는 접지저항을 얻지 못하였을 경우 기존 접지저항과 병렬 연결하여
        접지저항을 낮추도록 접지보강이 필요한 곳.
      - 결빙지역이나 건조한 지역 등에서 낮은 접지저항을 얻고자 하는 곳.
